RP2040 + AD9833 OLED 信号发生器

便携式可编程波形发生器，集成 OLED 显示与四按键控制，支持正弦波、方波、三角波输出

RP2040 AD9833 DDS SSD1306 OLED Arduino EEPROM

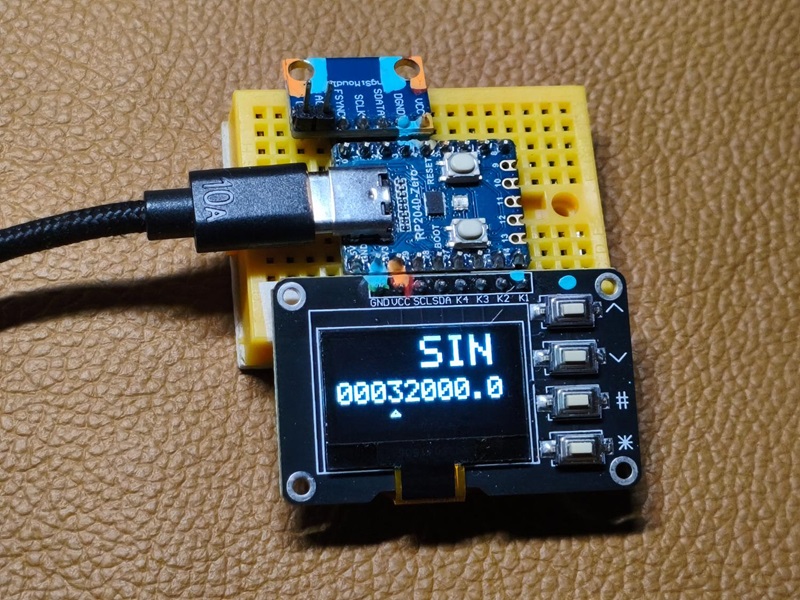

运行演示

📖 项目简介

这是一款基于 Raspberry Pi Pico (RP2040) 和 AD9833 DDS 芯片的便携式信号发生器。 AD9833 是 Analog Devices 生产的低功耗直接数字合成 (DDS) 芯片，可产生高精度正弦波、三角波和方波信号。

设备配备 0.96 寸 OLED 显示屏和四按键操作界面，用户可以实时查看当前输出模式与频率，并通过按键快速调节。设置参数自动保存到 EEPROM，断电后不丢失。

采用 Arduino (C++) 开发，通过 SPI 接口与 AD9833 通信，通过软件 I2C 驱动 OLED 显示屏。

⚡ 技术规格

0 - 12.5 MHz

频率范围

0.1 Hz

频率分辨率

SIN / TRI / SQU

波形类型

128 x 64

OLED 分辨率

∿

正弦波 SIN

0.1 Hz - 12.5 MHz

△

三角波 TRI

0.1 Hz - 12.5 MHz

⊓⊓

方波 SQU

0.1 Hz - 12.5 MHz

⏸

关闭 OFF

停止输出

🔌 硬件连接

模块	引脚	说明
AD9833	DATA=2, CLK=1, FSYNC=0	SPI 通信接口
OLED 显示屏	SDA=29, SCL=28	软件 I2C (SSD1306 驱动)
按键 UP	GPIO 14	增加频率值
按键 DOWN	GPIO 15	减少频率值
按键 MODE	GPIO 26	切换波形模式 (短按) / 恢复默认 (长按2秒)
按键 DIGI	GPIO 27	切换编辑位
电源控制	GPIO 3, 4	控制外部设备电源

🎮 操作说明

⬆ UP GPIO 14

短按：当前编辑位 +1 (0-9 循环)
长按：持续递增，支持加速

⬇ DOWN GPIO 15

短按：当前编辑位 -1 (9-0 循环)
长按：持续递减，支持加速

🔄 MODE GPIO 26

短按：SIN → TRI → SQU → OFF 循环切换
长按 2秒：恢复出厂默认 (1kHz 正弦波)

⇆ DIGI GPIO 27

短按：切换编辑位置 (小数点位→个位→十位...→小数点位循环)
OLED 箭头指示当前编辑位

提示：显示格式为 DDDDDDDD.D (8位整数 + 1位小数)，直接使用 4 个按键即可快速设置 0-12500000.0 Hz 范围内的任意频率。参数自动保存到 EEPROM。

💾 功能特性

🧠 智能交互

• 消抖处理 (200ms 防抖)
• 长按加速 (500ms后开始)
• 快速连发 (200ms间隔)

💾 掉电保存

• EEPROM 自动存储
• 保存波形模式
• 保存频率设置
• 开机自动恢复

📊 实时显示

• OLED 128x64 显示
• 波形模式指示
• 频率数值显示
• 编辑位箭头提示

🔧 DDS 技术

• AD9833 直接数字合成
• SPI 高速通信
• 25MHz 时钟基准
• 0.1Hz 高分辨率

📁 源代码

本项目使用 Arduino 开发平台编写，代码位于：


                Pico_OLED_4key5/Pico_OLED_4key5.ino

依赖库：MD_AD9833、SoftI2C、SSD1306、EEPROM (RP2040 SDK)
